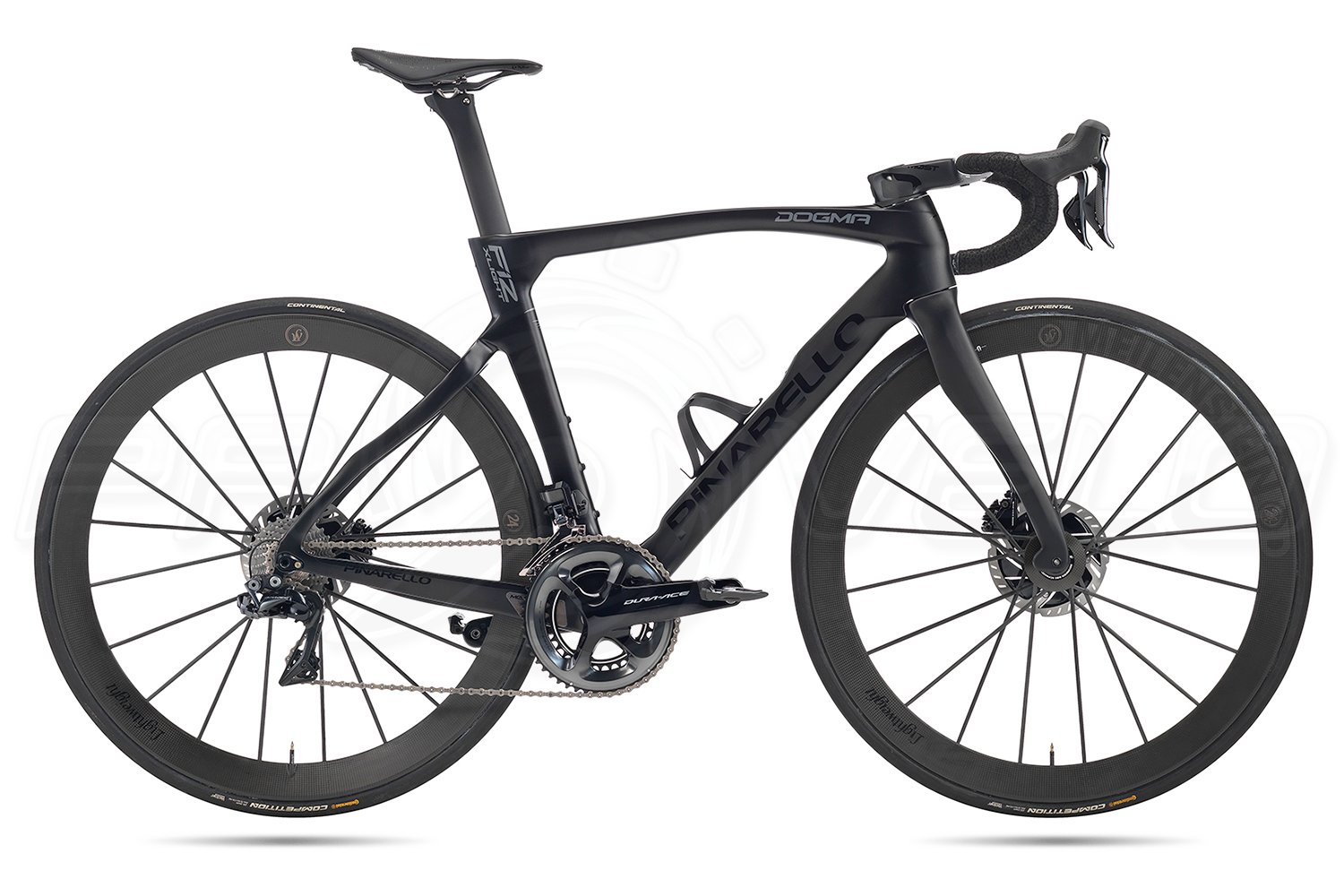

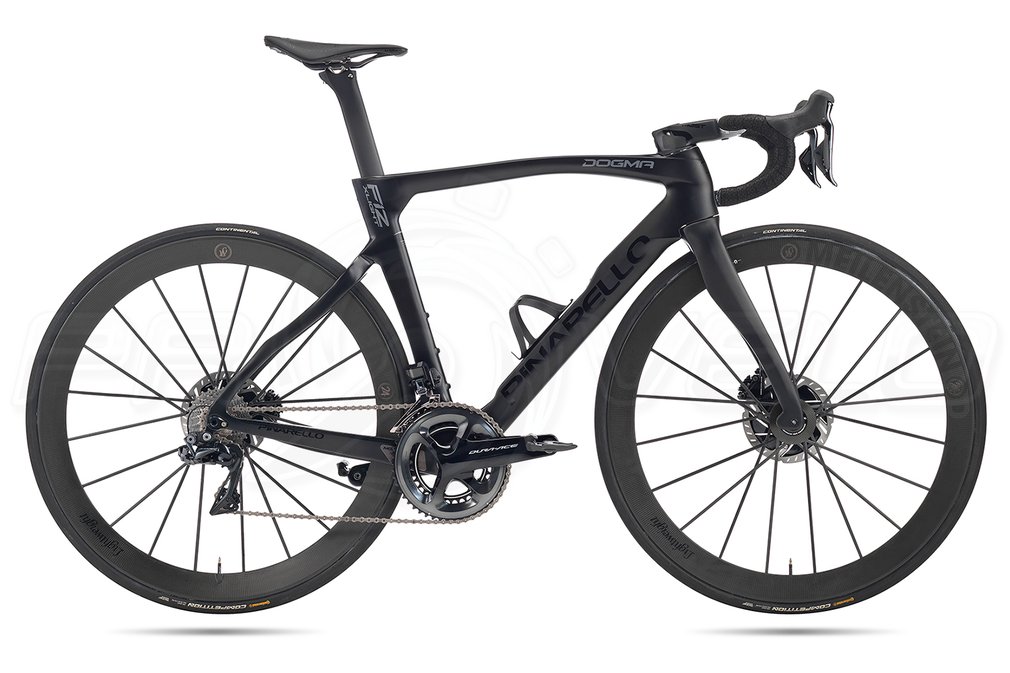

| Вес | рама 780 г (размер 53 без отделки) |
|---|---|
| Рама | Pinarello DOGMA F12 Disk карбон T11001K |
| Вилка | Pinarello ONDA F12 Disk карбон T11001K с технологией ForkFlap (под сквозную ось) |
| Каретка | Shimano DURA-ACE BB-R9100 |
| Шатуны | Shimano DURA-ACE FC-R9100 |
| Передний переключатель | Shimano DURA-ACE FD-R9150 Di2 |
| Задний переключатель | Shimano DURA-ACE RD-R9150 Di2 |
| Кассета | Shimano DURA-ACE CS-R9100 |
| Цепь | Shimano DURA-ACE HG901 HG-X SIL-TEC |
| Ручки переключения/тормоза | Shimano DURA-ACE ST-R9170 Di2 |
| Тормоза | Shimano DURA-ACE BR-R9170 дисковые (диски SM-RT900) |
| Колёса | LightWeight MEILENSTEIN C24D |
| Резина | Pirelli PZERO VELO 4S |
| Рулевая колонка | ONDA 1'1/2-1'1/2 интегрированная |
| Руль | Most TALON ULTRA (интегрированный с выносом) |
| Вынос | Most TALON ULTRA (интегрированный с рулём) |
| Обмотка | Most ULTRAGRIP |
| Подседельный штырь | DOGMA F12 (карбон) |
| Седло | Most LYNX NS Carbon |
| Педали | нет |
| Количество скоростей | 2x11 |
NANOALLOY TECHNOLOGY
ИНЖЕКТИРОВАННЫЕ В КАРБОН НАНОЧАСТИЦЫ СПЛАВА
При воздействии сильного удара карбоновое волокно может сломаться с явной угрозой для гонщика: разлетаются опасные осколки, остаются острые края, которые могут травмировать велосипедиста. Эксклюзивный поставщик карбона для Pinarello компания Toray решила эту проблему, придумав систему, предотвращающую распространение микротрещин, что помогает избежать разрыва углеродных волокон и внезапной поломки.
Выдающаяся технология Torayca Nanoalloy™ представляет собой наночастицы металлического сплава, внедрённые в плетение углеродного волокна и улучшающие гибкость при высокоскоростных ударах, а также амортизирующие и восстанавливающие свойства карбона. Технология позволяет продлить срок службы материала, предотвращая поломку и разрыв волокон.
Применяемый Pinarello карбон с технологией Nanoalloy на 59% более устойчив к ударным воздействиям, чем обычный карбон.
ASYMMETRIC FRAME
АСИММЕТРИЧНАЯ РАМА
Асимметричная рама, уравновешивающая неравномерные усилия, прилагаемые на велосипед со стороны привода и с неприводной левой стороны.
THINK 2 SYSTEM
ДВОЙНАЯ СИСТЕМА МАРШРУТИЗАЦИИ ТРОСИКОВ/КАБЕЛЕЙ
Система маршрутизации кабелей, позволяющая монтировать на раме как электронные, так и механические группы оборудования.
INTERNAL CABLE ROUTING
SOE SYSTEM
КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ
.jpg)
Конструкторская методология лаборатории Pinarello Lab, получившая акроним SOE (Проектировка, Оптимизация, Развитие).
На начальном этапе проектировки эта методология позволяет проводить виртуальные тесты на программном обеспечении, которые имитируют жёсткость, усталость, прочность и аэродинамическое сопротивление будущей рамы.
Использование прототипов на этапе дизайна обеспечивает высокую эффективность рам, идущих в серийное производство.
UCI APPROVED
УТВЕРЖДЁН UCI
Велосипед утвержден Международным Союзом Велосипедистов UCI и допущен ко всем соревнованиям под эгидой этого союза.
RAD SYSTEM
СИСТЕМА RAD
Задний дисковый тормоз крепится на левом нижнем пере, что позволяет делать верхние перья более тонкими, за счёт чего они лучше рассеивают вибрацию. В результате торможение становится более точным и безопасным, поддерживая общую стабильность рамы.
DROP IN BEARING SYSTEM
ИНТЕГРИРОВАННЫЕ ПОДШИПНИКИ РУЛЕВОЙ
Рама изготавливается с внутренними посадочными местами для размещения подшипников рулевой. Результатом является значительное снижение веса рамы.
FLATBACK
АЭРОДИНАМИЧЕСКАЯ ФОРМА ТРУБ
1. Профиль настоящей аэродинамической трубы должен иметь соотношение сторон 8:1, однако регламент UCI допускает максимальное соотношение 3:1.
2. Очевидное решение применения соотношения 3:1 к круглой трубе даёт в результате сечение овальной формы. Однако оно значительно увеличивает аэродинамическое сопротивление.
3. С применением технологии FlatBack овальное сечение подседельной трубы сделано плоским с задней стороны, что улучшает аэродинамику. Эта новая форма труб значительно снижает аэродинамическое сопротивление.
4. Новые трубы Flatback, в дополнение к своему аэродинамическому профилю, обеспечивают экстраординарный уровень боковой жёсткости и сниженный вес в сравнении с овальными трубами.
Было рассмотрено 70 видов конфигурации и проведено 300 компьютерных анализов необходимой формы труб.
В результате: на 47% снижено аэродинамическое сопротивление и на 12% увеличена жёсткость в сравнении с DOGMA 65.1.
TWINFORCE
ИНТЕГРИРОВАННЫЙ ЗАЖИМ ПОДСЕДЕЛЬНОГО ШТЫРЯ
Новый интегрированный зажим подседельного штыря TwinForce заменяет традиционный вариант с внешним хомутом, улучшая аэродинамику и создавая невидимый стык между рамой и штырем.
BATTERY INSIDE
РАСПОЛОЖЕНИЕ АККУМУЛЯТОРА ВНУТРИ РАМЫ
Подседельный штырь и подседельная труба спроектированы для внутренней установки аккумулятора электронных групп переключения Shimano Di2 и Campagnolo EPS.
3XAIR
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ФЛЯГИ
3 отверстия на подседельной трубе позволяют выбирать расположение дополнительного держателя фляги, благодаря чему подседельная труба испытывает еще меньшее сопротивление воздуха (функция присутствует при размерах рамы от 50 и выше).
REMOVABLE
СЪЁМНЫЙ КРОНШТЕЙН ПЕРЕДНЕГО ПЕРЕКЛЮЧАТЕЛЯ
Съемный кронштейн крепления переднего переключателя, чтобы можно было удалить его в индивидуальных гонках на время, где передний переключатель не столь необходим. Снятие переключателя дополнительно снижает вес и сопротивление воздуха.
ITALIAN BB
ИТАЛЬЯНСКАЯ КАРЕТКА
Кареточный узел с итальянской резьбой. Pinarello не идёт на компромиссы в этом вопросе, поскольку это, безусловно, лучшее решение для того чтобы обеспечить жёсткость, эффективность и надёжность на протяжении длительного времени.
CARBON T1100 1K
КАРБОН TORAYCA 1100 1K
• Эксклюзивный партнёр Pinarello, японский гигант в производстве композитов компания TORAY назвал Pinarello единственным производителем велосипедов, который достоин использовать новейшее углеродное волокно “Карбон Мечты” T1100 1K с технологией Nanoalloy.
• Главная особенность нового карбона T1100 1K очевидна - соотношение веса и жёсткости. В качестве примера: DOGMA 65.1 из карбона Torayca 65HM1K весит 940 г при размере 54. Рама DOGMA F10 того же размера из материала T11001K весит на 100 г меньше, сохраняя все структурные характеристики.
• Этот карбон используется при производстве самых современных гигантских аэробусов, а теперь он применяется и при производстве Dogma и его компонентов, чтобы позволить вам буквально лететь по дороге.
THRU AXLE ROAD
FORK FLAP
ТЕХНОЛОГИЯ FORK FLAP
Дропауты вилки имеют своего рода "закрылки", сглаживающие аэродинамический поток вокруг колеса (снижение аэродинамического сопротивления -10%), повышая надёжность и точность управления на высоких скоростях.
E-LINK
ТЕХНОЛОГИЯ E-LINK
Контроллер электронных групп (который ранее размещался под выносом) расположен внутри нижней трубы, чтобы повысить аэродинамику, безопасность и удобство его использования.
INTELLIGENT AERODYNAMICS
ИНТЕЛЛЕКТУАЛЬНАЯ АЭРОДИНАМИКА
Более аэродинамический, чем Dogma F8, благодаря приплюснутой нижней трубе (улучшение аэродинамики в этой области +20%).
Шоссейный велосипед не может быть только аэродинамическим, в таком случае он стал бы слишком тяжёлым и на нём было бы трудно ездить в гору. Dogma F10 имеет отличную аэродинамику, не ставя под угрозу исключительную точность управления и полное удовлетворение от качества езды, характеризующие каждый велосипед Pinarello.
Уже создав два самых успешных велосипеда в новейшей истории велоспорта, конструкторы Pinarello при разработке нового проекта могли опираться на обширные технические инновации и ноу-хау. Фактически Dogma F12 является результатом комплексного исследования, которое опиралось на симбиоз всеобъемлющих знаний Pinarello в разработке структуры и аэродинамики велосипеда со скрупулёзным вниманием к потребностям гонщика для улучшения его езды.
